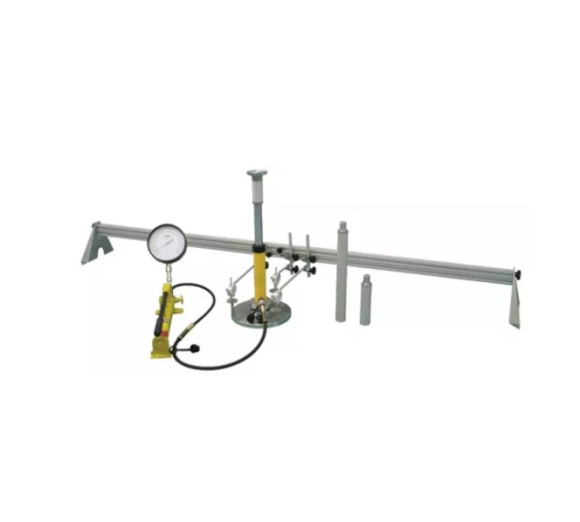

Grupo hidráulico3 capacidades diferentes disponibles (100, 200 y 500 kN). Todos los modelos utilizan una bomba manual de doble flujo conectada al cilindro con manguera hidráulica flexible de 3 metros de largo.
El conjunto consta de dos asientos esféricos: el inferior transfiere la carga de reacción al plato; el superior, montado en el extremo superior de la columna de carga, es magnético para simplificar la ejecución de la prueba.
Se incluyen varillas de extensión para cerrar el espacio entre el asiento esférico superior y el marco de reacción.
Plato y túnel de medida
Los platos de carga están fabricados en acero de alta resistencia. Todas las placas incluyen prácticas asas para facilitar el transporte y se pueden colocar en forma de pirámide para garantizar la rigidez. La gama de platos está compuesta por:
- 160 mm (6") de diámetro. x 25mm (1")
- 300 mm (12") de diámetro x 25 mm (1")
- 456 mm (18") de diámetro x 25 mm (1")
- 608 mm (24") de diámetro x 25 mm (1")
- 760 mm (30") de diámetro x 25 mm (1")
- Puente de medición
- Fabricado en aleación de aluminio, ligero, transportable, de rápido montaje en obra, dispone de 2 soportes exteriores y nivel de burbuja incorporado. La barra de medición principal tiene una longitud de 2,5 metros y se puede ampliar con extensiones de hasta 5,5 metros de longitud total.
Medición de carga y desplazamiento (asentamiento)
Hay 3 opciones de medición alternativas disponibles:
- Configuración analógica: con manómetro de escala triple dia. Comparadores de cuadrante de 200 mm y 30 mm x 0,01 mm. Detalle de la triple escala:
- 100 kN: fuerza 0-100 kN (div. 0,5 kN); presión de aceite 0-690 Bar (div. 2,5 Bar) y carga específica 0-1,41 MN/m 2 (div. 0,01 MN/m 2 )
- 200 kN: fuerza 0-200 kN (div. 1 kN); presión de aceite 0-600 Bar (div. 2,5 Bar) y carga específica 0-2,83 MN/m 2 (div. 0,02 MN/m 2 )
- 500 kN: fuerza 0-500 kN (div. 2,5 kN); presión de aceite 0-700 Bar (div. 2,5 Bar) y carga específica 0-7,07 MN/m 2 (div. 0,05 MN/m 2 )
Nota : los valores de carga específicos se refieren a una placa de apoyo de 300 mm de diámetro.
- Configuración digital: con unidad de lectura digital (funciona con batería), transductor de presión incorporado y manómetros digitales de 25,4 mm x 0,001 mm
- Configuración electrónica con transductor de presión y transductores de desplazamiento de carrera de 50 mm conectados a una unidad de lectura DATALOG8, con batería.
La configuración con una sola medida de desplazamiento incluye el túnel de medida para detectar el asentamiento de la placa perfectamente en el centro y coaxialmente con la carga.
Empaque
Todos los kits de prueba completos 100 y 200 kN cap. Los conjuntos incluyen un estuche de transporte de plástico con ruedas que alberga las siguientes piezas:
- Conjunto hidráulico (bomba, cilindro, varillas de extensión)
- Placas de diámetro 160 mm (6") y 300 mm (12")
- Dispositivos de carga y desplazamiento
- Placas adicionales dia. 456mm (18”); 608 mm (24") y 760 mm (30") se empaquetan en una caja de madera separada, también incluida en el conjunto. El conjunto hidráulico 500 kN cap. en cambio, se empaqueta por separado.
- El puente de medición de 2,5 m y las extensiones se pueden alojar opcionalmente en un maletín de transporte de madera disponible como accesorio.
Extremadamente versátil
Los kits completos según BS, ASTM o CNR se identifican mediante un único código (ver información de pedido). Alternativamente, todos los componentes también se proponen por separado para diseñar una configuración a medida que brinde al cliente la máxima flexibilidad.
