Estas dos partes están unidas por dos bridas (superior e inferior) con la interposición de un anillo de acero de 50 cm de DI que contiene la muestra bituminosa compactada. La parte cónica inferior debe llenarse con 2-2,5 mm de diámetro. de esferas de vidrio que soportan la losa compactada de 50 cm de diámetro cuando se somete a 3 barra de presión de agua. Luego se abre la válvula del extremo cónico inferior y se retiran las esferas de vidrio a razón de 250 g cada 15 minutos hasta un total de 5 kg, formando así un espacio hueco debajo de la losa hasta una profundidad máxima de 5 cm. A continuación, se mantiene la presión del agua durante otras 5 horas. La losa de asfalto debe permanecer impermeable durante esta prueba de flexibilidad, incluso si se desarrollan grietas superficiales finas en la parte inferior de la losa.

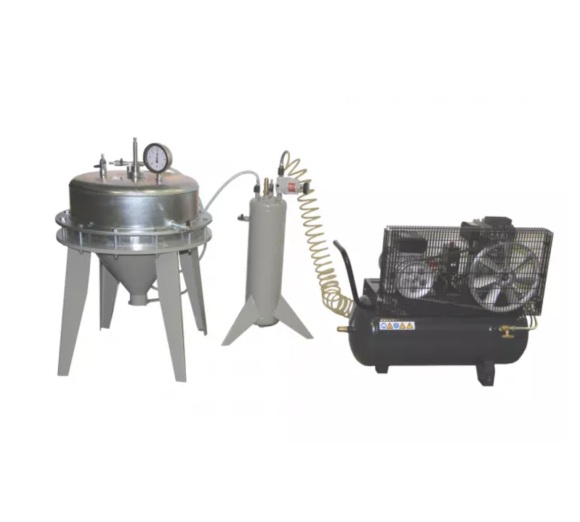

El aparato incluye:
- Célula cilíndrica de acero
- Regulador de presión de aire
- Válvula de seguridad
- Serie de válvulas de entrada/salida/descarga de agua/desbordamiento
- Manómetro
- Indicador de nivel
- Anillo de confinamiento de acero con placa de acero moldeada para la preparación de muestras compactadas
- Válvulas de desbordamiento/llenado de agua/descarga de agua
- Cilindro de presión de aire/agua
- material de sellado
- 20 kg de 2-2,5 mm de diámetro. esferas de vidrio
- Dimensiones totales: (dia.xh) 700x1000 mm
- Peso aproximado: 100 kg
El aparato requiere aire comprimido. Para un compresor de aire adecuado ver accesorios.
