Se utiliza para consolidar una muestra colocada en una caja de corte, para reducir el tiempo de ensayo (corte directo) cuando se deben ensayar más de una muestra y solo hay una máquina disponible.

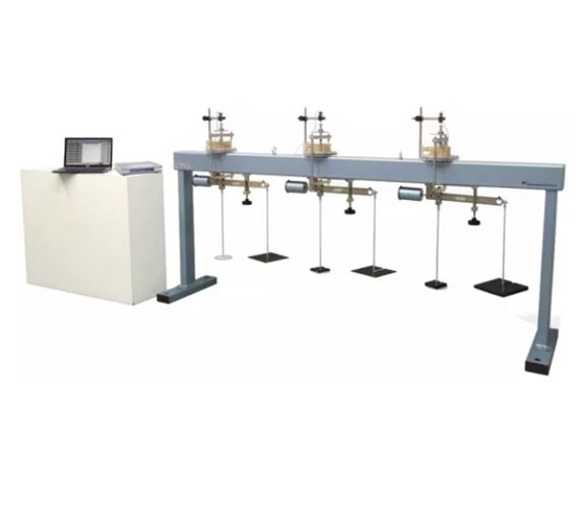

Consiste en un marco de acero con placas de centrado, tres marcos de carga que soportan los pesos y tres dispositivos de carga con palanca de amplificación de carga 10: 1. El marco, que puede recibir hasta 3 cajas de corte, requiere transductores de desplazamiento o relojes comparadores para medir el asentamiento y un juego de pesas para aplicar la carga.
La configuración analógica completa estándar está compuesta por:
• Banco de consolidación
• Reloj comparador vertical (ver accesorios)
• Juego de pesas (ver accesorios)
La configuración electrónica completa estándar está compuesta por:
• Banco de consolidación
• Transductor de desplazamiento vertical (ver accesorios)
