Célula de Consolidación Hidráulica para Muestras No Saturadas

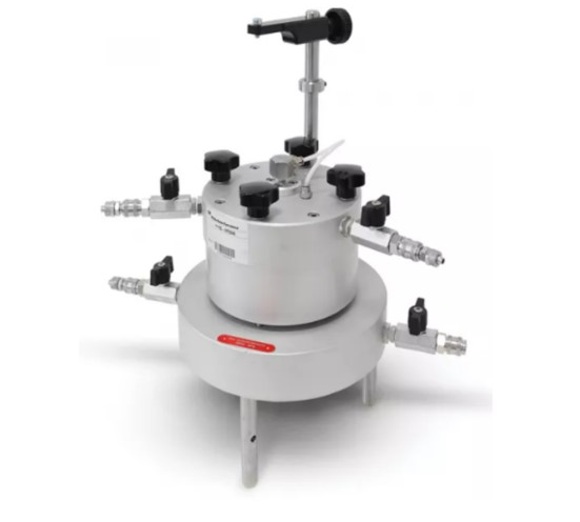

El aparato de consolidación Hydrocon SWCC se utiliza para determinar la magnitud y la tasa de asentamiento y la presión de las muestras de suelo no saturado. Debido a la baja permeabilidad de algunos materiales, realizar una etapa de secado y humectación puede llevar varias semanas. La celda Hydrocon SWCC es un aparato de prueba de suelo flexible capaz de aplicar presiones uniaxiales de hasta 3500 kPa a una muestra de 100 mm de diámetro. Su base está provista de un High Air Entry Stone (HAES) que permite obtener una curva de succión característica suelo/agua. Este tipo de piedra permite el paso del agua pero no del aire por lo que se puede controlar el potencial de la matriz del suelo en varios valores: 1,5 y 15 bar. Durante una prueba, es posible cargar la muestra de suelo de tal manera que se recree la presión de sobrecarga en el campo.

Dado que Hydrocon SWCC es un sistema de consolidación confinado, es posible medir tanto la presión intersticial como la contrapresión durante las pruebas y realizar mediciones de permeabilidad precisas.

La configuración de prueba completa incluye: celda Hydrocon (SWCC), sistema de presión de agua y aire, sistema de desaireación de agua y sistema de medición electrónico con sistema de adquisición de datos Geodatalog.

Para una configuración de prueba completa (sistema de presión, presión intersticial, transductor de desplazamiento, cambio de volumen y otros accesorios), consulte los productos relacionados y solicite la cooperación de nuestro especialista.

VOLVER PREGUNTA A UN EXPERTO

PRODUCTOS

ACCESORIOS

ESPECIFICACIONES TÉCNICAS

Referencia

Descripción

WF0346

Hydrocon SWCC para 100 mm de diámetro. muestras no saturadas para la Curva Característica del Agua del Suelo. Presión máxima 3500 kPa, 4 válvulas, disco poroso de carga superior, anillo compensador, High Air Entry Stone sellada sobre anillo de aluminio.
