Este documento se refiere específicamente a los modelos DIN.
Hay cuatro modelos DIN diferentes disponibles:
- Analógico con capacidad de 100 y 200 kN
- Electrónica con capacidad de 100 y 200 kN

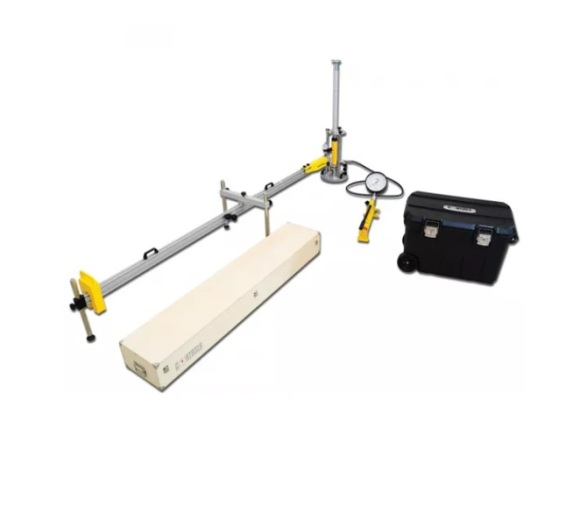

Conjunto hidráulico
Todos los modelos utilizan una bomba manual de doble flujo conectada al cilindro con manguera hidráulica flexible de 3 metros de largo.
El conjunto consta de dos asientos esféricos: el inferior transfiere la carga de reacción al plato; el superior, montado en el extremo superior de la columna de carga, es magnético para simplificar la ejecución de la prueba.
Se incluyen varillas de extensión para cerrar el espacio entre el asiento esférico superior y el marco de reacción.
Todo el conjunto hidráulico está alojado en un maletín de transporte con ruedas de plástico incluido de serie.
Plato y túnel de medida
El plato de carga está fabricado en acero estructural de alta resistencia de 300 mm de diámetro. El túnel de medida, siendo el punto de referencia para el puente de medida, se monta sobre esta placa.
En la placa de acero se coloca una plantilla de protección para evitar cualquier pandeo del cilindro hidráulico.
600 y 762 m adicionales de diámetro. Las placas están disponibles como accesorios.
Puente de medición
Fabricado en aleación de aluminio, ligero, transportable, de rápido montaje en obra, dispone de 3 soportes regulables y nivel de burbuja incorporado. El brazo de medición adopta una solución de cojinete lineal de fricción cero. El dispositivo de medición de desplazamiento (asentamiento) (calibrador de cuadrante o transductor electrónico) está firmemente fijado en el brazo.
El brazo telescópico, con carrera de 120 mm, permite un ajuste preciso del punto de referencia en el centro de la placa.
Todo el conjunto del puente de medición se puede alojar dentro de un maletín de transporte de madera disponible como accesorio (T1100/BC)
Medición de carga y desplazamiento (asentamiento)
Hay dos opciones de medición alternativas disponibles:
- Configuración analógica con manómetro de triple escala de 200 mm de diámetro. y reloj comparador de 30x0,01 mm (otros relojes con diferente carrera y resolución están disponibles como alternativa)
- Configuración electrónica con celda de carga de alta precisión y transductor de desplazamiento de carrera de 50 mm conectado a la unidad de lectura DATALOG8, funciona con batería.
