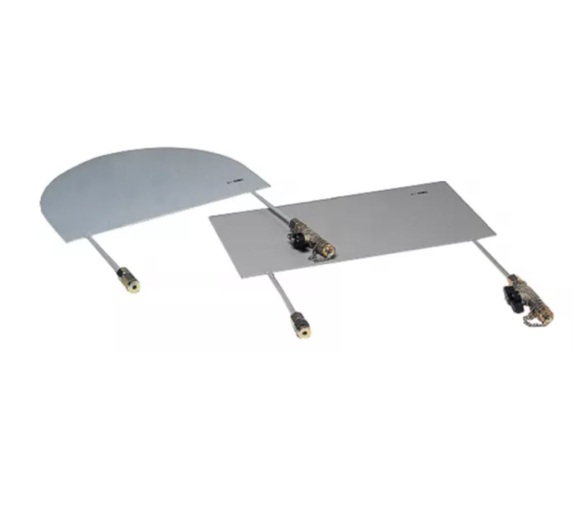

Gatos Planos

Gatos Planos

Introducción
La característica de tensión, deformabilidad y resistencia in situ de la mampostería se puede determinar mediante el método de gato plano. La prueba se realiza haciendo un corte a una profundidad uniforme en las capas de mortero e insertando el gato plano o un par de gatos, que se presurizan al nivel deseado.

Modos de prueba :
Para la determinación de la tensión se debe utilizar un solo gato plano.
Para determinar la deformabilidad y la resistencia se deben utilizar dos gatos planos.

Los gatos planos se deben presurizar y medir la deformación utilizando el modo Analógico o Digital de la siguiente manera:

Medición analógica
Se deben utilizar los siguientes accesorios:
  • D0568/A Bomba hidráulica con manómetro. Ver accesorios.
  • D0567/RS Manguera de conexión (para conectar los dos gatos). Ver accesorios.
  • C230/30D Galga extensiométrica mecánica. Ver accesorios.
 Medición digital
Se deben utilizar los siguientes accesorios:
  • D0568 Bomba hidráulica, sin manómetro. Ver accesorios.
  • P0050 Transductor de presión. Ver accesorios
  • D0567/RS Manguera de conexión (para conectar los dos gatos). Ver accesorios.
  • D0585 Extensómetro electrónico (de uno a tres). Ver accesorios.
  • P9008: DATALOG 8, registrador de datos polivalente autónomo de 8 canales (ver accesorios)
NOTA Para llenar convenientemente el corte de prueba, utilice los juegos de láminas de acero de las mismas dimensiones del gato plano. Ver accesorios.
