GEODATALOG 8 – Unidad de Adquisición de Datos

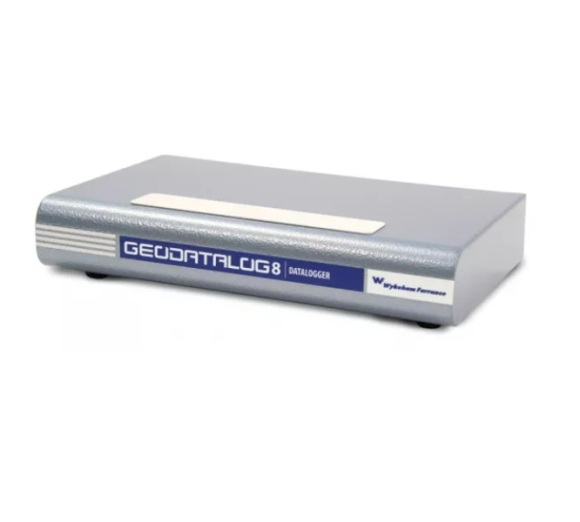

GEODATALOG 8 es un registrador de datos multipropósito que funciona directamente conectado a una PC. Los datos se transfieren automáticamente a la PC en tiempo real para monitorear en vivo el progreso de las pruebas.

GEODATALOG 8 registra y monitorea en tiempo real las medidas solicitadas para los ensayos de mecánica de suelos, como: consolidación, cortante, triaxial, permeabilidad y muchas otras.

Es compatible con celdas de carga extensométricas, transductores de presión, transductores LDT lineales, transductores acondicionados LVDT, transductores de desplazamiento potenciométrico.

GEODATALOG 8 está concebido con un concepto modular y flexible: hasta 8 instrumentos pueden formar una red y luego crear un sistema modular con hasta 64 canales independientes.

La unidad de adquisición de datos se suministra completa con el software de PC DATACOMM 2 de uso general para una gestión de datos completa de GEDOTALOG 8 e HYDROMATIC.

El software DATACOMM 2 combina los canales activos en grupos personalizables por el operador. La adquisición de datos para cada grupo es una tarea independiente que se puede iniciar/detener automáticamente con un modo específico de adquisición y registro.

El software permite la calibración remota de los sensores conectados hasta 10 puntos con una curva de ajuste polinomial de hasta ocho grados.

La exportación de datos en formato ASCII está disponible para su combinación con nuestras plantillas geotécnicas de análisis geográfico adecuadas para el procesamiento posterior y la impresión de certificados de prueba de acuerdo con los estándares internacionales más importantes.

VOLVER PREGUNTA A UN EXPERTO

PRODUCTOS

ACCESORIOS

ESPECIFICACIONES TÉCNICAS

Referencia

Descripción

WF6008

GEODATALOG 8, registrador de datos multipropósito de 8 canales con software dedicado DATACOMM 2.

Referencia

Descripción

P9008/ELT

Juego de cuatro cables para conectar células de carga, transductores de presión, galgas extensométricas, transductores de desplazamiento de tipo LDT/LVDT/potenciométrico a DATALOG 8 (P9008) y GEODATALOG 8 (WF6008)

WF6042

Cable de extensión del transductor, 6 m de longitud

WF6044

Cable de extensión del transductor, 12 m de longitud

WF6016/T10

Plantilla de geoanálisis de prueba triaxial de tensión total (UU) conforme a ASTM 2850

WF6016/T11

Prueba triaxial de tensión efectiva (CU-CD) Plantilla de análisis geográfico conforme a la norma ASTM D4767

WF6016/T12

Geoanálisis de consolidación hidráulica para plantilla MS-EXCEL según BS 1377:6

WF6016/T13

Plantilla de geoanálisis SWCC de Hydrocon para MS-EXCEL

WF6016/T14

Plantilla de geoanálisis de permeabilidad. Aplicación MS Excel para importar datos de prueba, calcular y trazar resultados y generar informes de prueba de acuerdo con BS1377: 6

WF6016/T15

Plantilla de geoanálisis no confinado según la norma ASTM D2166

WF6016/T17

Plantilla de geoanálisis CBR para MS EXCEL de acuerdo con la norma ASTM D1883

WF6016/T4

Estrés efectivo (CU,CD) Pruebas triaxiales Geoanálisis para plantilla MS EXCEL según BS 1377:8

WF6016/T5

Estrés total (UU) Ensayo triaxial Geoanálisis para plantilla MS EXCEL según BS 1377:7

WF6016/T6

Geoanálisis de consolidación tipo CRS para plantilla MS EXCEL según ASTM D4186

WF6016/T7

Plantilla de geoanálisis CBR para MS EXCEL según BS 1377:4

P9008/ELT1

Cable para conectar celdas de carga, transductores de presión, galgas extensométricas, LDT/LVDT/transductores de desplazamiento de tipo potenciométrico a DATALOG 8 (P9008) y GEODATALOG 8 (WF6008)

WF6016/T2

Geoanálisis de corte directo y residual para plantilla MS EXCEL según BS 1377:7

WF6016/T9

Plantilla de geoanálisis de corte directo y residual conforme a la norma ASTM D3080

WF6016/T1

Geoanálisis de consolidación para plantilla MS EXCEL según BS 1377:5

WF6016/T8

Plantilla de análisis geográfico de consolidación conforme a ASTMD2435

WF6016/T8A

Plantilla de análisis geográfico de consolidación conforme a la norma ASTM D4546

WF6016/T16

Plantilla MS EXCEL de geoanálisis de cizalla anular conforme a la norma ASTM D6467
