Máquina de ensayo semiautomática uniaxial y triaxial

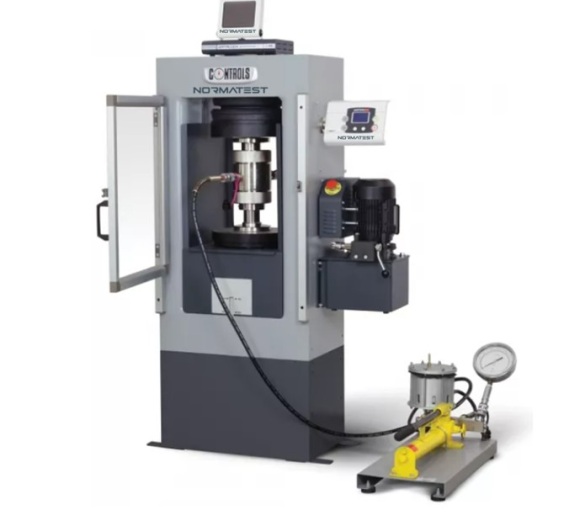

La configuración semiautomática para determinar el módulo elástico y las características de resistencia de las muestras de roca se basa en una máquina de compresión automática WIDZARD AUTO para carga axial y una bomba manual para presión de confinamiento. Realiza pruebas uniaxiales o triaxiales bajo control de carga/esfuerzo (sin deformación).

Los 2 sistemas funcionan de forma independiente y la envolvente de fallo se obtiene mediante una serie de pruebas individuales (de una sola etapa) con ajuste manual de la carga axial y aplicación manual de la presión de confinamiento en diferentes niveles.

Nota: para una configuración típica de un sistema de prueba triaxial semiautomático, consulte las guías del comprador.

PROCEDIMIENTO DE PRUEBA:

Las tensiones axiales y de confinamiento aumentan isotrópicamente de forma independiente hasta un nivel definido: la carga axial se controla mediante una válvula proporcional especial con compensación de presión; la presión de confinamiento es controlada por la bomba manual con mantenedor de presión;
La presión de la celda se mantiene constante y la tensión axial aumenta constantemente mediante la válvula proporcional con compensación de presión hasta que falla la muestra (etapa única);
El procedimiento anterior se repite N veces utilizando muestras nuevas a varios niveles de presión de confinamiento. Combinando estos resultados, es posible trazar la envolvente de falla con N puntos utilizando la hoja de cálculo dedicada de MS Excel.
Los valores de deformación son adquiridos por el registrador de datos Datalog 8.
