MÁQUINA PARA ENSAYOS DE COMPRESIÓN ASTM COMPACT-LINE AUTOMÁTICA PILOT PRO

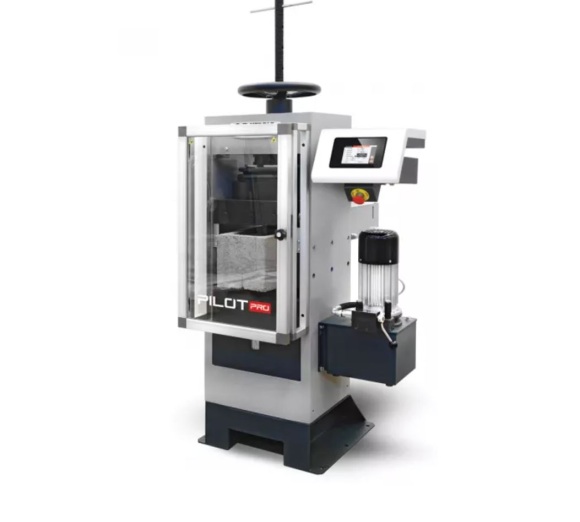

Máquina para Ensayos de Compresión ASTM Compact-Line Automática PILOT Pro

PILOT PRO es la mejor opción para que los laboratorios de control de calidad lleven a cabo un alto rendimiento de pruebas de falla de rutina, incluidas pruebas de compresión, flexión y tracción indirecta.

PILOT PRO presenta nuevas características y capacidades que revolucionarán las operaciones de cualquier laboratorio de pruebas de calidad de construcción progresiva.
LinkLAB es el nuevo paquete de conectividad de laboratorio patentado de CONTROLS.
Permite que su PILOT PRO sea una parte conectada de la infraestructura de su laboratorio al tomar entradas de cualquier número de dispositivos y sistemas de medición auxiliares, lo que aumenta la eficiencia y elimina los errores de transposición.

Las máquinas constan de:

Bastidor

Construcción rígida de acero soldado. Asiento esférico Premium Heavy Duty y platos rectangulares de 310x410x90 mm (12,2”x16,1”x3,5”) para bloques de ensayo según ASTM C140 y ASTM C1314.

Platos de compresión

Platos rectangulares de 310x410x90 mm (12,2”x16,1”x3,5”) para ensayar bloques según ASTM C140 y ASTM C1314. Certificado trazable de dureza superficial disponible bajo pedido.

Juego de conversión para probar cilindros hasta 6” x 12” según ASTM C39 (bajo pedido, ver accesorio 50-A29/CYL)

Accesorio para máquinas de compresión modelos A29Pxx y A39Pxx para probar cilindros hasta diám. 6"x12" (150X300 mm) según ASTM C39 y AASHTO T-22 que incluye:

- asiento esférico y plato de compresión de diámetro. 165 mm

- sistema para fácil remoción y reposicionamiento del plato de prueba del bloque superior y asiento esférico basado en rieles

- herramientas de montaje

- base de acero para la máquina de compresión/bastidor

PILOT PRO, Sistema automático de potencia y control

Ver especificaciones técnicas.

Características de seguridad

Incluye: Máx. válvula de presión para evitar la sobrecarga de la máquina; interruptor de límite de recorrido del pistón; botón de parada de emergencia; Puerta delantera y protector de fragmentos transparente trasero.

VOLVER PREGUNTA A UN EXPERTO

HIDRÁULICA

Bomba de dos etapas: baja presión centrífuga para un acercamiento rápido cambia automáticamente a alta presión radial de pistones múltiples para la carga
Motor CC, 720 W, 50-60 Hz
Presión máxima de trabajo 700 bar
Válvula de carga/descarga
Válvula de selección de segundo/tercer marco disponible como opción

HARDWARE

524.000 puntos de canales analógicos de alta resolución/estabilidad
3 canales para sensores de carga
Frecuencia de control 250 Hz
Frecuencia de muestreo 250 Hz
5,1”, 800 x 480 píxeles, 16 millones de colores, pantalla gráfica táctil de detección capacitiva basada en iconos
Capacidad de almacenamiento ilimitada para datos de prueba en tarjeta SD interna de 16 GB
Puerto USB para almacenamiento de datos de prueba en una memoria USB externa y para actualización de firmware
Puerto Ethernet para PC/Internet/comunicación de red
Impresora gráfica integrada opcional que incluye diagrama de tiempo de carga
Puerto RS 232 para descarga de datos en formato ASCII

FIRMWARE

Ejecución de pruebas de compresión, flexión, tracción indirecta, ACV en modo automático con tasa de carga controlada por un sistema PID de circuito cerrado
Ejecución de rampas de carga con posibilidad de aumentar o disminuir manualmente la velocidad de ensayo durante el ensayo
El comando de pausa para mantener la carga constante se puede habilitar en un valor preestablecido antes de la prueba o según sea necesario durante la prueba
Visualización simultánea de carga, carga específica, tasa de carga real, gráfico de carga/tiempo
Almacenamiento del tipo de falla de la muestra (según EN o ASTM) en los resultados de la prueba
Descarga de datos a la impresora interna (opcional) o a la PC a través del puerto RS 232 o a la memoria USB
Comunicación PC / red a través de Ethernet
Linealización multicoeficiente de la curva de calibración para una mejor precisión con cargas bajas, evitando así el uso de un segundo transductor de presión
Facilidad de registro de hasta 9 perfiles de prueba para cada canal, incluidos: tipo de prueba (p. ej., compresión, flexión, tracción indirecta), tamaño y forma de la muestra, tasa de carga, estándar de prueba y otra información general. Cada uno de los perfiles de prueba registrados se puede recuperar automáticamente para ahorrar tiempo
Algoritmo PID mejorado y selección multi PID. Se pueden ajustar hasta 3 configuraciones de PID diferentes para una variedad de materiales (p. ej., cilindro con almohadillas de neopreno, muestras de baja resistencia) y métodos de prueba (p. ej., ACV, flexión, tracción indirecta).
Compatible con el software Datamanager recientemente lanzado, diseñado para laboratorios de ensayo de materiales de construcción, para la adquisición, visualización y gestión de datos en tiempo real
Integración de periféricos con Link-LAB
Procedimiento de verificación de medición de carga automática, conectando celdas de carga adecuadas y nuestra unidad de lectura digital a la PC
Selección de idioma (incluyendo cirílico y chino)
Selección de unidades (kN, ton, lbf)
Puerto USB para actualización de firmware y respaldo seguro de los datos de configuración originales (PID, calibración, etc.), en caso de pérdida y/o corrupción de datos. La restauración de la máquina a la configuración de fábrica es fácil y evita la necesidad de cualquier soporte técnico.
