MÁQUINA UNIVERSAL AUTOMÁTICA PARA ENSAYOS DE ACERO Y HORMIGÓN DESDE 1000 KN

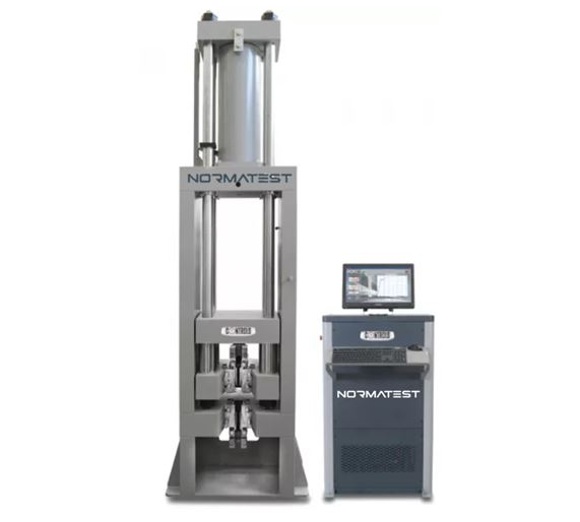

Máquina Universal Automática para Ensayos de Acero y Hormigón desde 1000 KN

Maquina universal idónea para realizar ensayos de tracción en barras de acero de hasta diámetro 40 mm, probetas planas de hasta 35 X 75 mm y pruebas de compresión en muestras de hormigón de hasta 200 KN de capacidad.

Las características son:
• Capacidad 1000 KN en tracción y 2000 KN en compresión.
• Ejecución de la prueba completamente automático con solo presionar un botón hasta la impresión del informe.
• Célula de carga de galga extensométrica incorporada en el pistón.
• Posicionamiento vertical rápido por control remoto.
• Con tres juegos de cuñas para barras redondas de hasta diámetro de 40 mm y planas de hasta 70 X 35 mm.
• Mordazas abiertas para colocación rápida de probetas.
• Visualización de tensión/deformación en tiempo real.
• Posibilidad opcional de control de bastidor adicional de hasta 5000KN para pruebas de compresión.

La máquina ha sido diseñada para cumplir con los requisitos más exigentes de los laboratorios y centros de investigación. Esta máquina universal además de ensayo de tracción de aceros también se puede utilizar con los accesorios adecuados para realizar pruebas de flexión tanto en acero como en hormigón y todo tipo de ensayos generales a compresión. El equipo es controlado por medio de un ordenador instalado en la consola y el posicionamiento de las mordazas y puentes mediante control remoto.

El software incluye conjunto de programas para pruebas de tracción, flexión, y flexión – compresión.

El conjunto de la máquina está compuesto por:

• Marco rígido con base de acero donde se sitúan la mordaza inferior.

• Pistón montado en la parte superior del marco que incorpora célula de carga.

• Marco móvil de 4 columnas con puente superior conectado directamente al pistón, puente intermedio con placa de compresión y puente inferior con mordazas.

• Sistema de amarre accionado hidráulicamente y con ajuste vertical mediante dos cilindros auxiliares e independientes, controlados desde el panel de pulsadores.

• Desplazamiento del puente controlado mediante un codificador bidireccional.

• Consola de control: Incorpora además del ordenador de control, bomba hidráulica, válvula proporcional, válvulas hidráulicas, controlador de la temperatura de aceite y tanque de aceite.

• Cuñas: La máquina incluye tres juegos de cuñas para probetas redondas y planas más dos juegos de revestimiento de amarre.

• Características de seguridad: Incorpora detector de presión máxima que detiene automáticamente el equipo si la presión del aceite alcanza el límite permitido.

• Interruptor de límite de recorrido máximo que detiene el marco móvil si se alcanza el máximo permitido.

• Función de software que detiene la máquina si alcanza la carga máxima.

• Hardware: La consola alberga la tarjeta electrónica para el control de todas las funciones de la máquina.

• Software: La máquina se puede utilizar en modo manual o en modo automático para realizar los siguientes ensayos:

o Ensayo de tracción según norma EN 10002 y ASTM A370.

o Ensayo de tracción y flexión según ASTM E290.

o Ensayo de flexión en vigas de hormigón según EN 12390 – 5.

o Ensayos de compresión en hormigón según EN 12390 -3.

VOLVER PREGUNTA A UN EXPERTO

Carga de prueba máx.

• En tracción: 1000 kN

• En compresión: 2000 kN

Rangos de carga de medición: Cambio automático de la sensibilidad de la escala, valor mínimo de lectura 100 N

Prueba de tracción

• Distancia máx. entre mordazas: 700 mm

• Sistema de agarre: Hidráulico con mando a distancia

• Diámetro máx de muestra.: 40 mm

• Tamaño máx. de las muestras de placa: 70x35 mm

Velocidad de prueba:

0-100 mm/min Velocidad de ajuste del puente: 500 mm/min. Carrera del pistón máx.: 610 mm. Distancia entre columnas: 330 mm

Hardware de La CONSOLA DE CONTROL Y ALIMENTACIÓN DE HPU

• resolución efectiva de 131.000 puntos

• Frecuencia de control 250 Hz

• Frecuencia de muestreo 500 Hz

• Control P.I.D. de bucle cerrado

• 6 canales (uno dedicado al desplazamiento de crucetas) para medir el alargamiento/desplazamiento/deformación con transductores potenciométricos, acondicionados LVDT y magnetostrictivos

• 4 canales para mediciones de deformación con galgas extensométricas

• 2 canales para sensores de carga: célula de carga y célula de carga/transductor de presión de posible segundo bastidor

• Alineación digital de la curva de calibración. (multi coeficiente)

Hidráulica

• Bomba de doble etapa: baja presión centrífuga para una aproximación rápida (caudal máximo de 9 l/min) cambiando automáticamente a alta presión (caudal máx. 3,2 l/min) para la carga.

• Control del flujo de aceite mediante válvula proporcional servocontrolada

• Motor de CA 3000 W

• Presión máxima de trabajo 700 bar

• Temperatura del aceite controlada por el sistema de refrigeración por aire

• Armario de consola forrado con material de insonorización para la comodidad del operador.

• Capacidad del tanque: 30 litros

SOFTWARE DE GESTIÓN Y PAQUETES DE SOFTWARE La máquina se suministra completa con el entorno de interfaz de usuario RTM (Real Time Management) que permite:

• Control remoto del sistema completo para la ejecución automática de pruebas: aproximación rápida de la placa, puesta a cero, ejecución de la prueba según el tipo de ensayo seleccionado, cálculo de resultados, gestión gráfica y numérica de los resultados

• Almacenamiento de pruebas únicas y múltiples

• Impresión de informes de prueba personalizados para pruebas únicas y múltiples

• Gestión en tiempo real y diferido de los datos y resultados de las pruebas, ya sea en formato numérico o gráfico

• Selección de idioma (solo caracteres latinos)

• Selección de unidades

• Asistencia técnica/diagnóstico remoto a través de Internet

Los siguientes paquetes de software también se incluyen en el sistema:

• Software UTS Diseñado específicamente para pruebas de tracción bajo control de carga/tensión y control de separación de puente (mediante el uso del transductor de desplazamiento suministrado con la máquina), permitiendo:

• Visualización simultánea de estrés/tiempo, estrés/elongación %, elongación/tiempo y estrés/elongación;

• Posibilidad de solapar dos gráficas de alargamiento/tensión: una obtenida con el transductor de desplazamiento incluido que mide el recorrido de separación de crucetas y la otra obtenida con un extensómetro opcional (coaxial o universal);

• Elaboración de resultados de ensayos de tensión: ReH, ReL o Rp (calculados en tres porcentajes de elongación diferentes seleccionables por el usuario), A, Ag, At, Agt, Ae, Rt, Z, módulo elástico E, etc, conforme a en LAS NORMAS ISO 6892-1 y EN 15630-1 para barras de refuerzo de acero.

• Software DATAMANAGER Para ensayos de compresión, flexión y tracción indirecta en hormigón, muestras de cemento y otros materiales de construcción que permitan:

• Monitoreo en tiempo real de los datos de prueba y el gráfico de estrés / tiempo

• Detección automática de carga y almacenamiento

• Ensayos de cemento según el procedimiento de ensayo guiado EN 196-1

• Ahorro del archivo por lotes con cálculo automático de la media y la desviación estándar

El siguiente paquete de software está disponible como opción al actualizar la máquina con el sistema hidráulico para una segunda conexión de bastidor (consulte 70-T10/2F).

• Software E-MODULE Para la determinación del coeficiente de Poisson y el módulo elástico en muestras de hormigón que permite:

• Ciclos de carga/estrés programables ilimitados gratuitos para cumplir con cualquier tipo de procedimiento de prueba

• Monitoreo en tiempo real de datos de prueba, estrés / tiempo, tensión / tensión axial, gráficos de tensión / deformación lateral

• Verificación automática de la funcionalidad del centrado de muestras y los sensores, según los requisitos estándar

• Cálculo automático de los valores de módulo elástico inicial y final

DIMENSIONES

• Marco de ensayo (pistón completamente fuera): 955x635x3960 mm

• Consola de control: 800x900x1550 mm

PESOS

• Marco de prueba: 2900 kg.

• Consola de control: 200 kg.

• Peso bruto total: 4000 kg.
