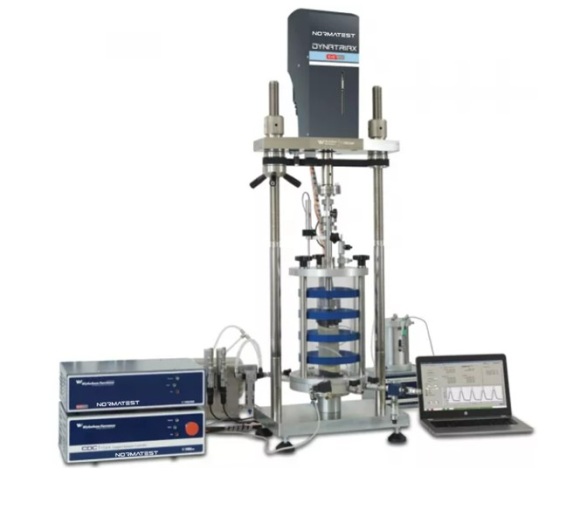

Sistema Dinámico Triaxial – DYNATRIAX EmS
Dynatriax EmS se beneficia de la nueva tecnología de "Servoaccionamiento electromecánico" EmS de NORMATEST - CONTROLS.
La tecnología EmS es respetuosa con el medio ambiente y de funcionamiento limpio, ya que no requiere aire comprimido ni aceite hidráulico. Ofrece una excelente confiabilidad, pruebas precisas y menores requisitos de mantenimiento. El diseño intuitivo garantiza que se pueda mantener rápida y fácilmente, y solo requiere una lubricación regular.
El sistema controla tres ejes de lazo cerrado:
- Carga/desplazamiento axial
- Presión de celda hasta 1000 kPa
- Contrapresión hasta 1000 kPa
El sistema básico incluye:
Marco de reacción
- Construcción robusta de 2 columnas, rígida y compacta
Aplicación de carga vertical electromecánica
- Actuador motorizado de alto rendimiento, capacidad de 15 kN, sin juego y silencioso
- Sofisticado control PID de bucle cerrado, que garantiza que la carga se alcanza de forma rápida, suave y precisa y luego se mantiene con un alto nivel de precisión. La celda de carga sumergible ofrece alta precisión desde los valores más bajos
Adquisición, proceso y control de datos
- El CDC gestiona hasta 3 ejes de lazo cerrado (carga/desplazamiento axial, celda y contrapresión) con una frecuencia de lazo efectiva de 10 kHz y realiza la prueba de forma completamente automática, incluidas las válvulas de encendido/apagado para la línea de drenaje y para el suministro de aire a la celda triaxial. Está conectado a la PC a través de un enlace LAN/Ethernet (1 Gbit/s) y viene con 16 puertos para transductores (resolución real de 16 bits).
Control PID
- Un algoritmo extremadamente eficiente con rangos de ganancia más grandes brinda una sensibilidad mejorada, lo que facilita la sintonización del sistema y logra formas de onda más precisas.
- Las características añadidas recientemente incluyen control de amplitud manual y automático que compensa los pequeños cambios que pueden ocurrir en el sistema durante el ciclo, asegurando que los picos requeridos se alcancen consistentemente. El panel de ajuste mejorado, con su interfaz más fácil de usar, proporciona todas las herramientas necesarias para optimizar el control del sistema durante las etapas de prueba estática y cíclica.
