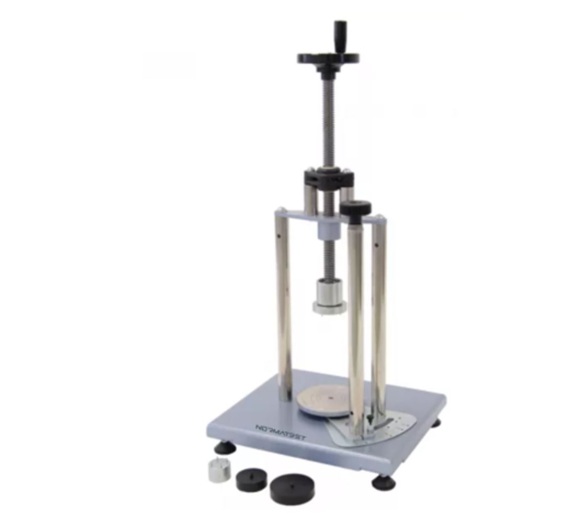

Tallador de Muestras Cilíndricas

Este aparato se utiliza para preparar las probetas de suelo cilíndricas de cualquier tamaño:

- Función de Torno de Muestras: Desde diámetro 35 x 70 mm de longitud a 100 x 220 mm.
- Función de Recorte y Extrusión de Muestras: Desde diámetro 35 x 70 mm de longitud, hasta 50 x 100mm.

El aparato que puede ser utilizado como recortador o como muestreador consta de:

Una base redonda giratoria con guía de referencia donde se coloca la muestra;
Una varilla roscada vertical accionada por una perilla de rueda, cuyo propósito es regular la altura vertical de la muestra y mantenerla en posición durante las operaciones de recorte;
Dos varillas laterales verticales que se utilizan como guías de referencia para la sierra de corte;
Una varilla ajustable instalada en un portaobjetos graduado que se utiliza para verificar y establecer el diámetro de la muestra de suelo.
Adaptador para arrancar la muestra (100, 70 mm) durante el torneado
Adaptador para arrancar la muestra (50, 38, 35 mm) durante el torneado
Adaptador para recortar (35-38 mm) y extruir (50 mm) la muestra
Adaptador para recortar (50 mm)

Para reducir las muestras se requiere una sierra de alambre abierta. Ver accesorios, modelo D1689.
