Equipo de Corte de Grandes Dimensiones

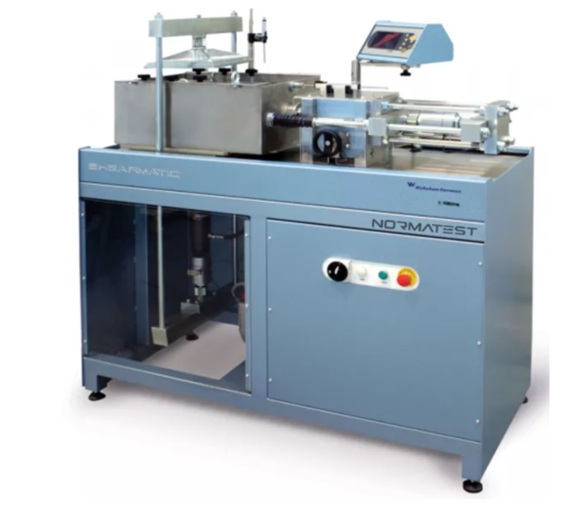

La máquina automática SHEARMATIC 300 es ideal para probar suelos y otros materiales que contienen partículas grandes de hasta 20 mm de dimensión mayor. Se pueden analizar tamaños de muestra de hasta 300 mm cuadrados, con insertos que permiten analizar tamaños de muestra más pequeños. Ver accesorios.

La muestra se consolida a través de un sistema hidráulico de circuito cerrado para la aplicación programable automática de la carga vertical. El desplazamiento horizontal es impulsado por un motor paso a paso de alta resolución. La máquina está totalmente gestionada por el software de una unidad microprocesadora que lee los procesos de fuerza, presión axial y desplazamientos, gestiona el motor, el sistema de carga hidráulica vertical y los pasos de prueba a través de sistemas de circuito cerrado.

Teclado de membrana antiarañazos de diez teclas con gran pantalla gráfica monocromática. La máquina funciona como una unidad automática independiente: las mediciones de prueba (fuerza y desplazamientos horizontales y verticales) se muestran directamente y se almacenan en la memoria de acuerdo con los modos de registro preestablecidos. El PC solo se requiere temporalmente para descargar los datos de la prueba a través del puerto de serie RS 232, una vez que se completa la prueba. Los datos se pueden procesar con las plantillas de análisis geográfico directo y residual WF6016/T2 o WF6016/T9. Ver accesorios.

Es posible utilizar una muestra grande para obtener una indicación más representativa de la resistencia al corte. Además, la caja de corte grande se puede utilizar para obtener el ángulo de fricción entre muchos materiales. Las aplicaciones particulares incluyen la construcción de presas de tierra y otros trabajos de terraplén.

La caja de corte completamente hecha de acero inoxidable está disponible para pruebas en materiales altamente corrosivos.

La máquina incluye celda de carga de 100 kN y transductores potenciométricos lineales de 100 y 50 mm de recorrido con soportes de montaje y caja de corte.
