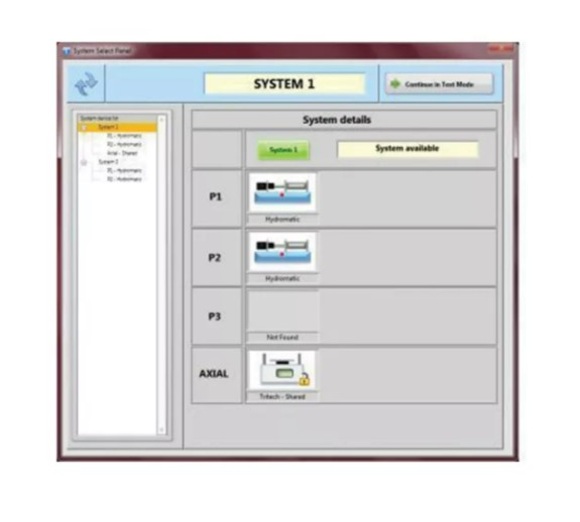

SOFTWARE DE GESTIÓN DE DISPOSITIVOS
- Este software base se suministra de serie con el sistema AUTOTRIAX EmS
- Diseñado para establecer la configuración y asignación de los componentes de cada sistema triaxial
- Se pueden registrar hasta 11 puntos de calibración con polinomio automático de mejor ajuste (hasta 7º orden )
- Los datos de calibración de diferentes transductores se pueden almacenar para el mismo canal y recuperarlos fácilmente cuando se conectan
- Se pueden establecer límites de escala completa para todos los transductores y controladores de presión/volumen para evitar el exceso de recorrido y posibles daños
- Gestión de Controladores de presión/volumen Hydromatic 2 y marcos de compresión Tritechfuera de los procedimientos de prueba (por ejemplo, ajuste del controlador, relleno de agua de los controladores de presión)
SOFTWARE DE PRUEBA
Todos los módulos de prueba incluyen las siguientes características básicas:
- Entrada de detalles y parámetros del proyecto, la muestra y la prueba
- Configuración de secuencias de prueba , incluida la selección de control manual
- Los datos en tiempo real de todos los transductores se muestran durante la prueba, así como todas las tensiones, deformaciones, relaciones, cambios de volumen, etc. calculados. Las dimensiones actualizadas de la muestra se muestran al final de cada etapa
- Los datos gráficos de la prueba se pueden mostrar en cuatro gráficos separados definibles por el usuario, cada uno con hasta seis series de datos
- Panel de control manual para controlar las válvulas de solenoide, las unidades Hydromatic 2 y Tritech
Antes de comenzar la prueba - Las lecturas del transductor y las opciones de puesta a cero se muestran en letra grande en un panel separado, lo que permite al usuario ver fácilmente las lecturas a distancia
- Opción de revisión para ver los datos y gráficos de las pruebas ya completadas
- Procesamiento de datos e informes conforme a los estándares relevantes mediante la importación rápida y sencilla de datos de prueba a la plantilla triaxial AUTOTRIAX 2 de Microsoft Excel
- Opción de pausa de prueba (automática o por el usuario) para acondicionar/rellenar elControladores de presión/volumen Hydromatic 2
- Control simultáneo e independiente de la tensión axial (controlada por desplazamiento o carga), presión de celda, contrapresión, presión base (en el Módulo de permeabilidad ) y presión de aire (en el Módulo de suelos no saturados ) - Visualización de alarmas durante el viaje o se alcanzan los límites de capacidad de los componentes del sistema - Establecimiento de límites adicionales para detener o mantener las condiciones de tensión/deformación durante la prueba TENSIÓN EFECTIVA y TOTAL
Este módulo de software, suministrado de serie, incluye control manual o automático de saturación, consolidación (para ensayos de tensión efectivos) y etapa de cizallamiento, según Normas ASTM y BS: Saturación (ASTM D4767, ASTM D7181, BS 1377:Parte 8)
Bajo manual Hay disponibles tres opciones diferentes para hacer funcionar la etapa:
- Incrementos de presión de celda únicamente
- Incrementos de presión de celda y contrapresión
- Rampas simultáneas de presión de celda y contrapresión
Como alternativa, se puede seleccionar el control automático para ejecutar la etapa completa de acuerdo con BS1377:8 Cláusula 5.3, BS1377:8 Cláusula 5.4 o ASTM 4767/7181.
El seguimiento y tratamiento de datos consiste en:
- Múltiples opciones de gráficos que incluyen: presión celular frente a presión intersticial/valores B; presión celular, posterior y intersticial frente al tiempo; cambio de volumen frente al tiempo: tabla de resumen y gráfico de todos los pasos de saturación realizados
Consolidación (ASTM D4767, ASTM D7181, BS 1377: Parte 8)
Consolidación isotrópica automática o manual con objetivos de celda y contrapresión establecidos por el usuario. El monitoreo y procesamiento de datos consiste en:
- Múltiples opciones gráficas que incluyen: cambio de volumen y disipación de la presión intersticial frente al tiempo
- Métodos de ajuste gráfico, de acuerdo con las normas pertinentes, para la evaluación del corte monotónico del ensayo CU/CD de final de consolidación (ASTM D4767, ASTM D7181, BS 1377: Parte 8)
Etapa de cizallamiento automática o manual (drenada/no drenada) utilizando índice de deformación calculado o definido por el usuario y criterios de falla en compresión o extensión (2). El monitoreo y procesamiento de datos consta de:
- Múltiples opciones de gráficos que incluyen: esfuerzo desviador, cambio de volumen, presión intersticial frente a deformación axial; Prueba de cizallamiento monotónico UU de ruta de tensión MIT o Cambridge
(ASTM D2850, BS 1377: Parte 7)
Etapa de cizallamiento sin drenaje automática o manual en compresión, con tasa de deformación y entrada de presión de celda.
MÓDULO DE RUTA DE TENSIÓN (1) (2)
Este módulo de software opcional es para el control automático o manual de las etapas de la trayectoria de la tensión, con control independiente de las tensiones axiales y radiales. El módulo se puede utilizar junto con las etapas estándar de saturación, consolidación isotrópica y cizallamiento monotónico proporcionadas por el módulo de prueba de tensión efectiva para llevar a cabo lo que generalmente se conoce como prueba de ruta de tensión. Este paquete incluye lo siguiente:
- Rampas de tensión total
- Rampas de contrapresión
- Rampas de tensión MIT a valores objetivo de s y t
- Rampas de tensión Cambridge a valores objetivo de p y q
- Rampas a cambio objetivo en desplazamiento/deformación axial
- Rampas a objetivo cambio de volumen
- Rampas independientes definidas por el usuario/mantenimiento de la tensión del desviador, la presión de la celda y la contrapresión
La supervisión y el procesamiento de datos consta de:
- Múltiples opciones de gráficos, que incluyen: tensión total y efectiva, cambio de volumen, presión intersticial frente a tensión axial;
MÓDULO K0 de ruta de tensión MIT o Cambridge (1) (2)Este módulo de software opcional es para el control automático o manual de etapas K 0 , con control de circuito cerrado del área transversal de la muestra de suelo. El módulo se puede utilizar junto con las etapas de prueba estándar de saturación, consolidación isotrópica y cizallamiento monotónico proporcionadas por el módulo de prueba de esfuerzo efectivo.
Este paquete incluye lo siguiente:
- Rampas de tensión axial con control de bucle cerrado de la tensión radial para mantener las condiciones K 0
- Rampas de tensión radial con control de bucle cerrado de la tensión axial para mantener las condiciones K 0
- Condiciones K 0 , controladas mediante la monitorización continua de la deformación volumétrica y deformación axial
- Condiciones K 0 , controladas a través de la medición directa continua del diámetro de la muestra mediante un transductor de deformación radial local "en la muestra"
MÓDULO DE PERMEABILIDAD (1)
Este módulo de software opcional es para el control automático o manual de las etapas de permeabilidad triaxial de acuerdo con BS1377: Parte 6. El módulo se usa junto con las etapas de prueba estándar de saturación y consolidación isotrópica proporcionadas por el módulo de prueba de tensión efectiva para llevar a cabo la permeabilidad triaxial . pruebas Este paquete incluye lo siguiente:
- Control y medición de la presión base
- Medición de la permeabilidad bajo un gradiente hidráulico constante
- Medición de la permeabilidad bajo un índice de flujo constante
El monitoreo y procesamiento de datos consta de:
- Múltiples opciones de gráficos que incluyen: cambio de volumen/medio caudal vs. tiempo
- Herramientas de evaluación para calcular en tiempo real la permeabilidad a partir del gráfico de caudal medio
MÓDULO DE SUELO NO SATURADO (1)
Este módulo de software opcional es para el control automático o manual de etapas específicas para suelos no saturados.
El módulo se utiliza junto con las etapas de prueba estándar de saturación, consolidación isotrópica y corte monotónico proporcionadas por el módulo de prueba de esfuerzo efectivo para realizar pruebas triaxiales en suelos no saturados. Las etapas de ruta de estrés también se pueden realizar cuando se ha comprado el módulo de ruta de estrés . Este paquete incluye lo siguiente:
- Control y medición de la presión del aire
- Control de la succión matricial durante las etapas de consolidación, cizallamiento monotónico y trayectoria de esfuerzos
- Medición de la presión intersticial utilizando el método de traslación de ejes
- Etapa de prueba SWCC (curva de características del agua del suelo)
El monitoreo y procesamiento de datos consisten en:
- Múltiples opciones de gráficos que incluyen: succión matricial/presiones versus deformación; succión matricial frente a contenido de humedad: visualización de todas las tensiones relacionadas con la insaturación a lo largo de la prueba
MÓDULO CRS (velocidad constante de deformación) (1) (3)
Este módulo de software opcional es para el control automático o manual de etapas específicas para realizar CRS (velocidad constante de deformación). de Strain) prueba de consolidación.
El módulo consta de las siguientes etapas:
- Etapa de saturación
- Etapa de carga de consolidación
- Etapa de disipación
- Etapa de descarga de consolidación
Este paquete incluye lo siguiente:
- Rampa hacia el objetivo de la presión de la celda durante la etapa de saturación
- Medición de la presión intersticial base
- Rampas de deformación axial hacia el objetivo con una velocidad de prueba constante durante la etapa de consolidación etapa de consolidación: control de circuito cerrado de la tensión axial para mantener el objetivo de carga durante la etapa de disipación
El monitoreo y procesamiento de datos consisten en:
- Múltiples opciones de gráficos que incluyen: Tensión total/Esfuerzo efectivo vs. deformación; carga axial frente a deformación; Presión celular/Presión intersticial vs. tiempo
- Visualización de la relación Presión celular/Presión intersticial durante la etapa de saturación;
- Visualización de la relación de sobrepresión base (R u) durante la etapa de consolidación;
- Visualización del Grado de Disipación durante la etapa de disipación;
MÓDULO UC (Compresión no confinada) (1) (4)
Este módulo de software opcional es para el control automático o manual de la prueba de compresión no confinada.
El módulo permite medir la resistencia a la compresión no confinada de suelos cohesivos utilizando condiciones de deformación axial controlada. La prueba consiste en una etapa de compresión no confinada e incluye:
- Rampa hasta el objetivo de la presión de la celda durante la etapa de saturación
- Medición de la presión intersticial base
- Rampas de deformación axial con velocidad de prueba constante
El monitoreo y procesamiento de datos consisten en: cepa; Estrés total frente a deformación
MÓDULO CBR (California Bearing Ratio) (1) (5)
Este módulo de software opcional es para el control automático o manual de la prueba de California Bearing Ratio.
El módulo permite medir la capacidad portante de la subrasante de suelo natural o compactado para el diseño de pavimentos flexibles utilizando condiciones de deformación axial controlada.
(1) Se debe comprar una licencia adicional para desbloquear este módulo
(2) Se debe usar una tapa superior de vacío y una celda de carga sumergible para pruebas con etapas en extensión
(3) Se debe usar una celda CRS o un adaptador CRS para celda triaxial y placa base para realizar la prueba
(4) Deben usarse platos superior e inferior, soporte del transductor y celda de carga externa para realizar la prueba
(5) El pistón de penetración CBR y el molde CBR deben usarse para realizar la prueba
PLANTILLA PARA PROCESAMIENTO DE DATOS
Triaxial Plantilla es un software de procesamiento de datos basado en Excel que ha sido especialmente diseñado para el sistema de prueba AUTOTRIAX 2. Los datos de toda la prueba se importan con solo hacer clic en un botón, con hojas de trabajo individuales creadas y completadas automáticamente para cada etapa de la prueba. Los informes de prueba se generan de acuerdo con el estándar seleccionado y se pueden imprimir.
- Importación automática de datos
- Procesamiento e informe de resultados según las normas EN, BS o ASTM
- Incluye presentación de círculos de Mohr y envolvente de falla con herramientas de manipulación
- Los resultados de permeabilidad triaxial pueden procesarse posteriormente para calcular el valor de permeabilidad
- Posibilidad de trazar un gráfico de ruta de tensión combinado de los parámetros de ruta de tensión de Cambridge y MIT totales y efectivos durante toda la prueba
- Puede procesar múltiples tipos de prueba*:
- Triaxial no consolidada sin drenaje (UU) - única, conjunto de 3 o multietapa
- Triaxial consolidada sin drenaje ( CU) - simple, juego de 3 o multietapa
- Triaxial drenado consolidado (CD) - simple, juego de 3 o multietapa
- Permeabilidad triaxial
- Se pueden procesar ensayos CU y CD con cualquier tipo de etapa:
- Saturación
- Consolidación isotrópica
- Corte monotónico
- No saturado (suelo/agua curva)
- Trayectoria de tensiones
- K 0
*Los tipos de prueba que se pueden procesar dependen de qué módulos del software AUTOTRIAX EmS se licencian
